PRŮMYSLOVÝ VYSAVAČ S 30 D

Centrální verze (bez hlavního filtru)

Vysavač s rotačním dmychadlem Sibilia

Maximální průtok vzduchu - 4.000 m³/h

Maximální podtlak - 8000 DaPa se vzduchovým chlazením

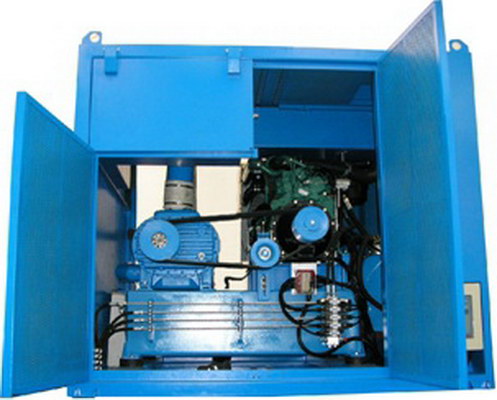

Turbo dieslový šestiválcový motor Deutz o výkonu 173 HP (127 kW) vodou chlazený

Elektrické baterie 140A/h - 12 V

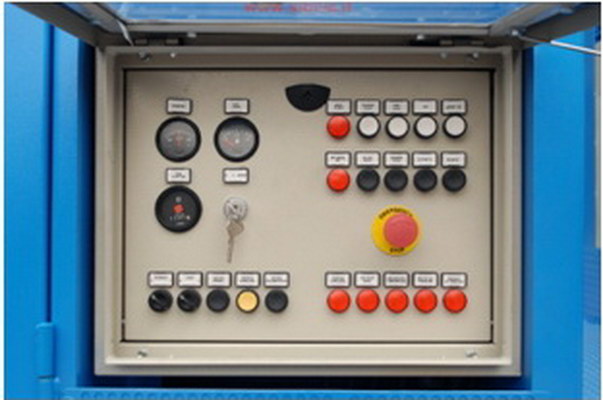

Elektrický ovládací panel má stupeň ochrany IP 55 a obsahuje: počítadlo motohodin, ukazatele sání, ukazatele napětí /A/, kontrolku hladiny oleje, kontrolku množství paliva a vystražné kontrolky pro vnitřní i venkovní ukazatele hladiny

Bezpečnostní prvky pro čerpadla a sací motor: maximální teplota odváděného vzduchu, maximální teplota oleje v motoru,nízký tlak oleje v motoru a automatické vypnutí v případě poruchy.

Hlavní ovládací prvky: startovací klíč, tlačítka zvýšení výkonu vysavače, tlačítka snížení výkonu vysavače na minimum, vypínač motoru a tlumič výfuku (ktalyzátor na vyžádání).

Bezpečnostní kazetový filtr třídy M o ploše 190.000 cm².

Celková filtrační plocha (včetně hlavního filtru kontejneru) je 490.000 cm².

Sací bezpečnostní ventil

Sací otvor pro hadici DN 150 mm nebo D120 mm – hadice musí být k vysavači připevněna spojkami s pákovým systémem

Ocelový rám a zvukotěsná kabina s velkými dveřmi pro jednoduchý přístup

Tento vysavač je vybaven háky pro přepravu jeřábem.

Rozměry: délka 2500 mm, šířka 2250 mm, výška 2300 mm, hmotnost 3.500 kg

V SOULADU S PLATNÝMI PŘEDPISY A CERTIFIKÁTY EC MUSÍ BÝT VYSAVAČ PŘIPOJEN NA VHODNÝ PŘED-SEPARÁToR NEBO KONTEJNER

PRŮMYSLOVÝ VYSAVAČ S40 D

Centrální verze (bez hlavního filtru)

Vysavač s rotačním dmychadlem Sibilia

Maximální průtok vzduchu - 6.000 m³/h.

Maximální podtlak - 9.000 DaPa se vzduchovým chlazením

Turbo dieslový šestiválcový motor Volvo Penta o výkonu 200 HP (152 kW) vodou chlazený

Electrické baterie 140A/h -12 V

Bezpečnostní prvky pro čerpadla a sací motor: maximální teplota odváděného vzduchu, maximální teplota oleje v motoru, nízký tlak oleje v motoru a automatické vypnutí v případě poruchy.

Hlavní ovládací prvky: startovací klíč, tlačítka zvýšení výkonu vysavače, tlačítka snížení výkonu vysavače na minimum, vypínač motoru, 180l nádrž na naftu a tlumič výfuku (ktalyzátor na vyžádání).

Bezpečnostní kazetový filtr třídy M o ploše 190.000 cm².

Celková filtrační plocha (včetně hlavního filtru kontejneru) je 490.000 cm².

Sací bezpečnostní ventil

Sací otvor pro hadici DN 150 mm nebo D120 mm – hadice musí být k vysavači připevněna spojkami s pákovým systémem

Ocelový rám a zvukotěsná kabina s velkými dveřmi pro jednoduchý přístup

Tento vysavač je vybaven háky pro přepravu jeřábem.

Rozměry: délka 2500 mm, šířka 2250 mm, výška 2300 mm, hmotnost 3.500 kg

V SOULADU S PLATNÝMI PŘEDPISY A CERTIFIKÁTY EC MUSÍ BÝT VYSAVAČ PŘIPOJEN NA VHODNÝ PŘED-SEPARÁToR NEBO KONTEJNER

MOŽNÉ ALTERNATIVY PRO SACÍ JEDNOTKY

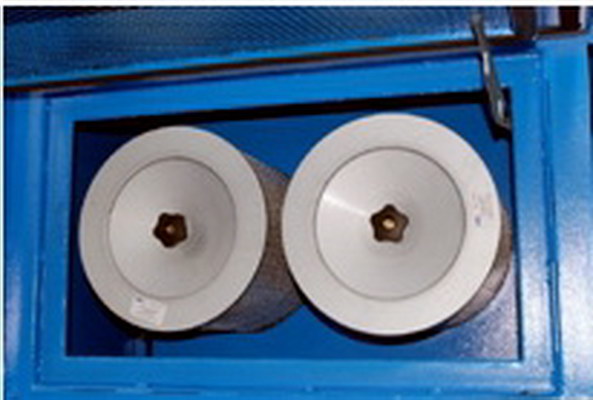

Bezpečnostní kazetové filtry DOP na nebezpečný prach (místo standartního kazetového filtru) s účinností 99,995% HEPA 0,3µ a třídou H13 s certifikátem

KONTEJNER S FILTRY

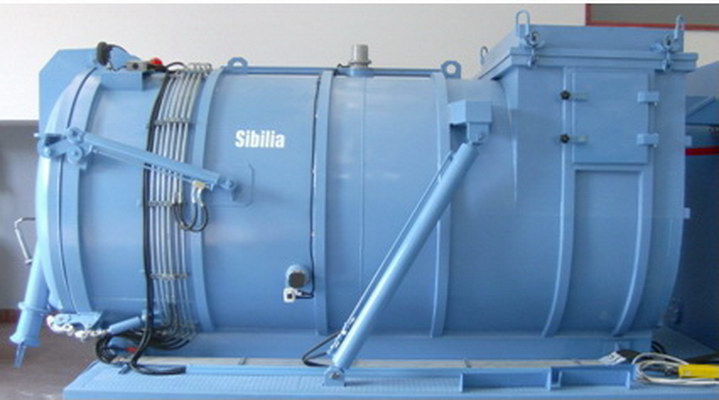

Kontejner o velikosti 8 m³je vyroben z uhlíkové oceli a je odolný podtlaku. (pro vozidla se třemi nápravami). Využitelná kapacita - cca 6 m³. Vnější zesílení struktury kontejneru pro větší odolnost podtlaku.

Nosný rám je vyroben z ocelových tyčí určených k instalaci sací jednotky (vysavač+kontejner) na nákladním vozidle nebo plošině. Pro nákladní vozidlo se třemi nápravami je nutná minimální délka 6,5 m. Vstup materiálu kulovým spojem (F) (pro hadice Ø100/120/150) umístěným na spodní straně zásobníku. Vnitřní deflektor pro srážení nasátého materiálu.,

Hydraulické čerpadlo připojené k hlavnímu podružnému motoru a hydraulickému okruhu pro překlápění zásobníku a otevírání zadního víka. Vyprazdňování materiálu zadním otvorem. Překlápění zásobníku zajišťuji dva hydraulické písty. Jeden koncový spínač zastavuje překlápění zásobníku v max. poloze. Otevírání zadního víka pomocí dvou hydraulických pístů. Dvě automatické západky drží zadní víko v uzavřené pozici během transportu.

Hladinový spínač pro pevné látky zastaví sání při naplnění zásobníku. Hlavní kapsový filtr z polyesteru s povrchem 300.000 cm2 a automatickým oklepem. Oklep je aktivován automaticky po každém vypnutí vysavače nebo ručně zmáčknutím příslušného tlačítka na ovládacím panelu. Prach z filtru je shromažďován ve speciální nádrži o objemu 700l oddělené od hlavního zásobníku vyvažující přepážkou. Ta se otevře vždy při vyprazdňování zásobníku.

Žebřík a snímatelná plošina pro snadný přístup v případě udržby.

Bočnice pro umístění hadic, nástrojů a příslušenství.

Maják na horní straně zásobníku.

Dálkové kabelové ovládání překlápění zásobníku a zadního víka.

Standardní barva: RAL 5015, epox.

Rozměry: Ø1.800 mm, délka 4.000 mm (vč. skříně filtru)

MOŽNÉ ALTERNATIVY PRO SACÍ JEDNOTKY

Vnitřní pogumování zásobníku pro odsávání abrazivních materiálů nebo pro snížení hlučnosti při odsávání kamenů.

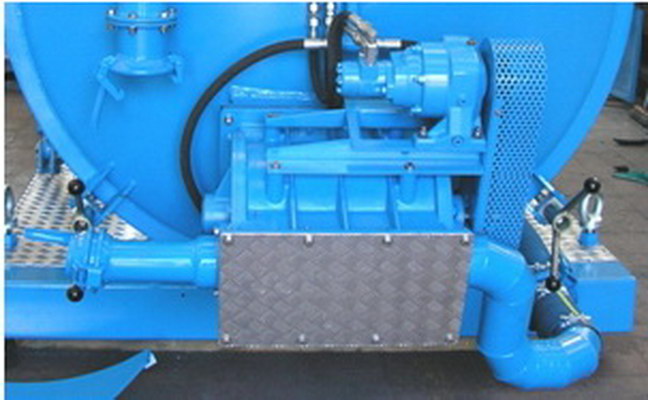

Výtlačný systém materiálu složený ze: 3 hydraulická čerpadla pro změnu směru proudění vzduchu dmychadla, hydrailický okruh, výtlačné potrubí, rotační ventil s hydraulickým motorem. Umožňuje výtlak materiálu (jako cement) do výšky 40 m.Výtlačný systém je vhodný pouze pro jemný homogenní materiál.Výtlačný systém lze dodat s Venturiho systémem.

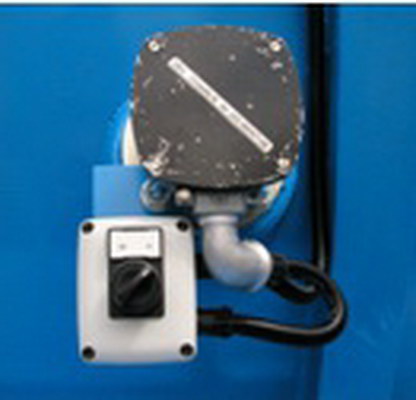

Hladinový spínač pro kapaliny zastaví sání při dosažení max. hladiny. Max. hladina je nastavena pod hlavním filtrem. Max. kapacita pro kapaliny = 3 m³. Funguje v kombinaci s hladinovým detektorem pevných materiálů.

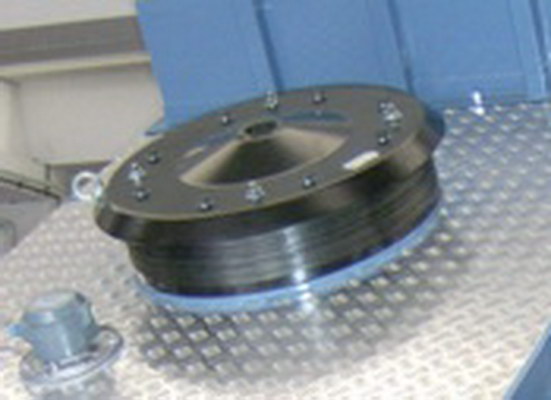

Dva přetlakové ventily EVN 480 chránící před explozí. Jeden ventil je umístěn v zásobníku a druhý v prostoru filtru. Konstrukce zásobníku je zesílena, aby odolala přetlaku. V případě exploze se ventily otevřou během 0,23 s. Tlak vytvořený explozí je limitován přetlakovými ventily na úrovni 0,5 barů. Absorber plamene chrání obsluhu a okolí před popálením. Bezpečná vzdálenost pro oblsuhu je 2 m.

Systém pneumatického čištění filtrů (REVERSE PULSE JET SYSTEM) pracuje v kombinaci s mechanickým oklepem filtru a skládá se z:

motýlkového pneumaticky ovládaného čistícího ventilu
kompresoru v sací jednotce

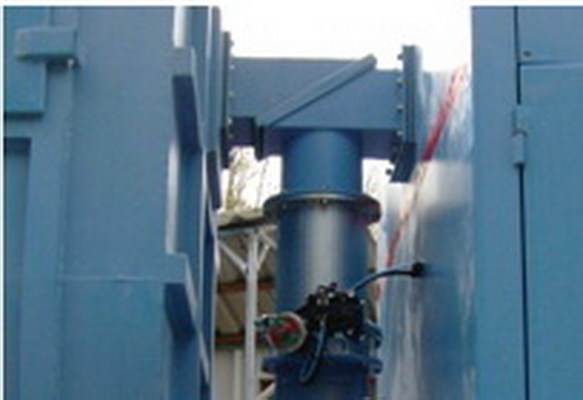

expanzní nádrže

Zásobník s vyšší kapacitou 12 m³. Použitelná kapacita = cca 10 m³. Musí být instalován na podvozku se čtyřmi osami.

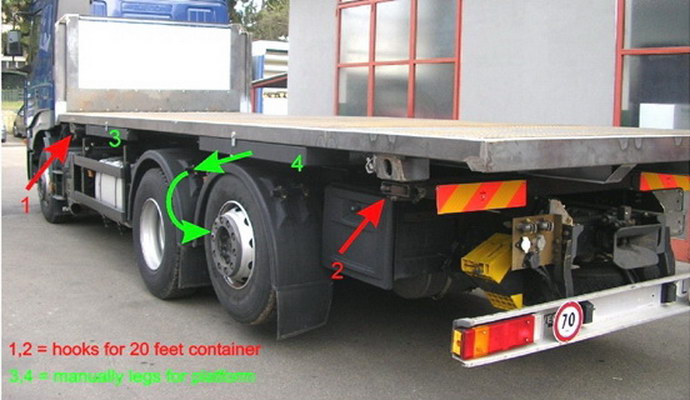

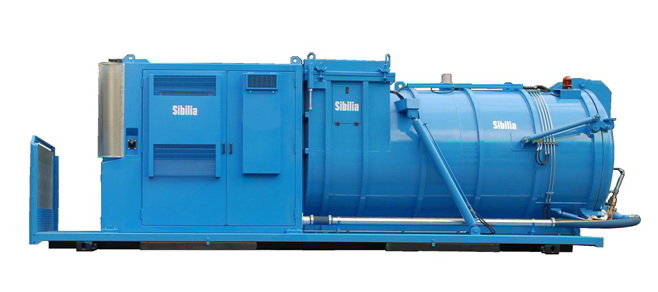

Snímatelná nosná plošina pro instalaci sací jednotky a zásobníku (viz. obrázek)

Plošina je určena k uchycení na kamionový podvozek s třemi nebo čtyřmi osami, případně na návěs, který je uzpůsoben pro přepravu 20-ti stopých kontejnerů. Jde o velmi flexibilní provedení, protože uživatel má možnost instalovat celý sací systém velmi rychle na jakýkoliv stávající podvozek (nový nebo ojetý), případně ho postavit na samonosné vzpěry (bez možnosti vysypávání). Jakýkoliv podvozek dané velikosti lze lehce upravit pro přesun sacího systému. Stačí k tomu pouze navařit zámky (typ Twist Lock) pro uzamčení kontejnerů na podvozku.

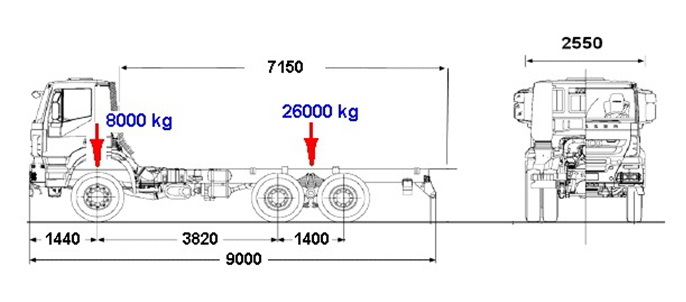

Nároky na podvozek: Níže je uvedena technická specifikace podvozku pro přesun sacího systému na nosné plošině : Příklad Iveco Eurotrakker N380

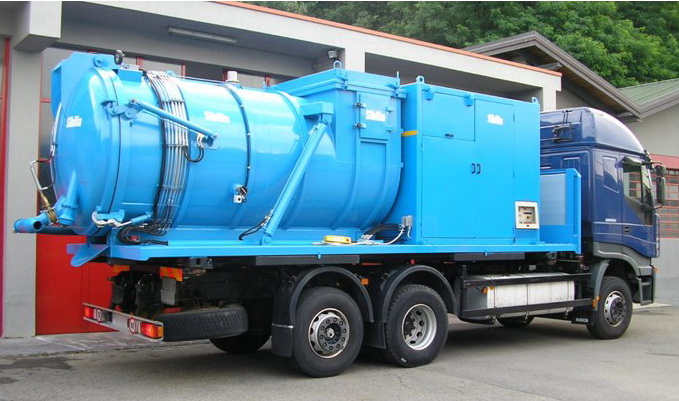

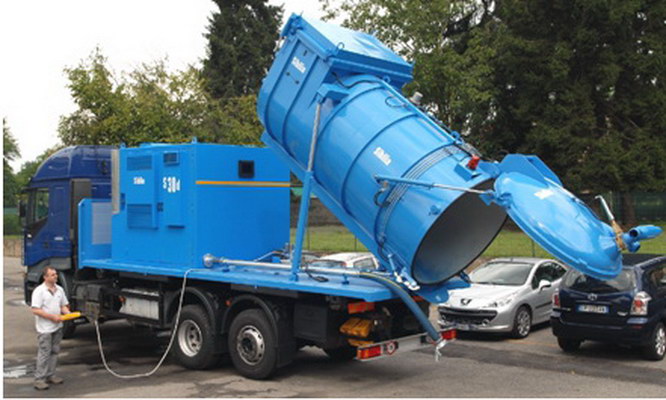

Celkový pohled na sací systém

TECHNICKÉ PARAMETRY

S 30 D

Výkon podružného motoru	173 HP (127 kW) - Deutz motor
Maximální podtlak	8.000 DaPa
Maximální průtok	4.000 m^₃/h
Kapacita zásobníku	8 - 12 m³ (volitelné)
Povrch hlavního filtru	300.000 cm²
Povrch bezpečnostního filtru	190.000 cm²
Čištění hlavního filtru	mechanické - automatické - pneumatické (volitelné)
Dieslový motor	vodou chlazený
Průměr sacího hrdla	DN 120/150 mm
Rozměry	7.500 x 2.500 x 2.800 mm

S 40 D
S 40 D

Výkon podružného motoru	200 HP (152 kW) - Volvo Penta motor
Maximální podtlak	9.000 DaPa
Maximální průtok	6.000 m³/h
Kapacita zásobníku	8 - 12 m³
Povrch hlavního filtru	300.000 cm²
Povrch bezpečnostního filtru	190.000 cm²
Čištění hlavního filtru	mechanické - automatické - pneumatické (volitelné)
Dieslový motor	vodou chlazený
Průměr sacího hrdla	DN 120 / 150 mm
Rozměry	7.500 X 2.500 X 2.800
